ESC系列高压电力电容器

一、主要技术特点

电容器外壳由牢固的钢板焊接组成，独特的真空注油系统和外壳完美的封闭性保证了电容器的使用寿命，

电容器芯子采用作为极板的铝箔中间夹全膜介质经卷绕而成，芯子按一定的串并联方式连接，以满足不同电压和容量。

电容器内部每个芯子均串有熔丝，当单个芯子故障时其内连熔丝快速切断并屏蔽故障点电容器仍可继续运行。

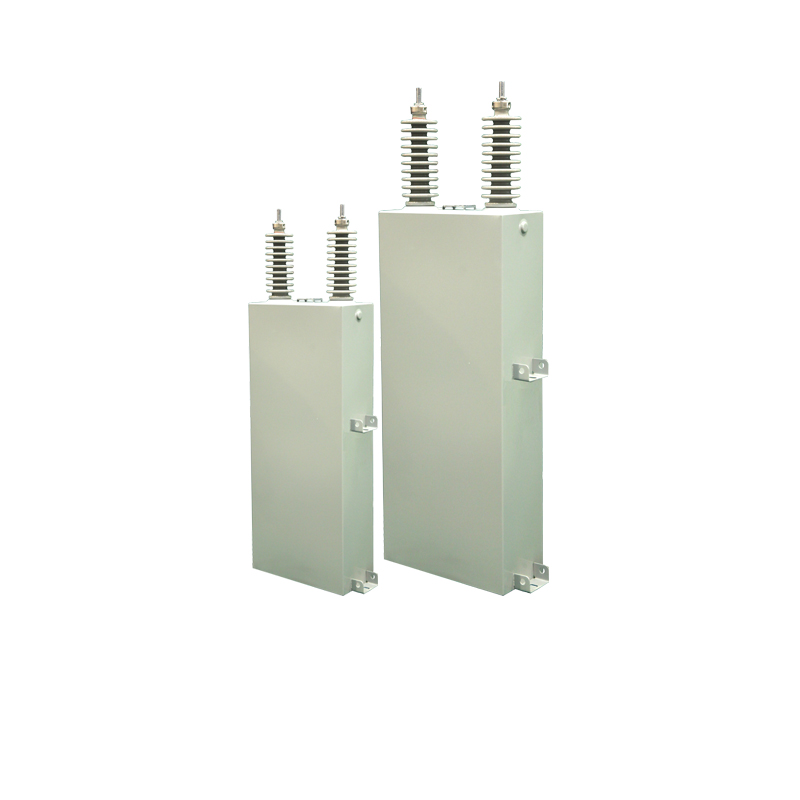

ESC系列高压电力电容器

二、主要技术参数

标准	技术参数
额定电压和频率	6KV、10KV 50Hz/60Hz
额定容量	50~334kvar
最大允许运行电压	1.0Un持续；1.1Un 8小时/天；1.15Un 30分钟/天；
最大允许运行电流	1.3In
最大瞬间涌流	100In
海拔高度	≤2000m（海平面以上）
环境温度范围	-40/D
相对湿度	95%
内部防护	内置熔断器
容量误差	+10/-5%Cn
运行耗损	﹤0.15W/kvar （含放电电阻和内置熔断器）
外壳材料	不锈钢
平均寿命	﹥100000小时
端子	双向，三相端子
放电	端子外部连接放电电阻
冷却方式	自然冷却
安装方式	托架安装
标准	IEC60871-1:2005 EN60871-1:1997，VDE6560 GB/T15024
放电电阻	剩余电压75V/ 10分钟
防护等级	IP00,户内和户外

三、主要规格型号

规格型号	额定电压KV	额定容量kvar	标称电容μF	外形尺寸mm
规格型号	额定电压KV	额定容量kvar	标称电容μF	L	B	h	H1	H	C	D
ESC4380-1-50	4.38	50	10.96	383	140	105	205	425	250	428
ESC4380-1-67	4.38	67	14.69	383	140	150	250	470	250	428
ESC4380-1-100	4.38	100	21.92	383	140	196	330	550	250	428
ESC4380-1-134	4.38	134	29.38	383	140	255	415	635	250	428
ESC4380-1-150	4.38	150	32.88	383	140	295	455	675	250	428
ESC4380-1-167	4.38	167	36.61	383	140	345	505	725	250	428
ESC4380-1-200	4.38	200	43.84	383	180	300	460	680	250	428
ESC4380-1-250	4.38	250	54.81	383	180	400	560	780	250	428
ESC4380-1-300	4.38	300	65.77	383	180	495	655	875	250	428
ESC4380-1-334	4.38	334	73.22	383	180	560	720	940	250	428
ESC6950-1-50	6.95	50	3.95	383	140	95	195	495	250	428
ESC6950-1-67	6.95	67	5.29	383	140	140	240	540	250	428
ESC6950-1-100	6.95	100	7.89	383	140	181	315	615	250	428
ESC6950-1-134	6.95	134	10.58	383	140	235	395	695	250	428
ESC6950-1-150	6.95	150	11.84	383	140	275	435	735	250	428
ESC6950-1-167	6.95	167	13.18	383	140	320	480	780	250	428
ESC6950-1-200	6.95	200	15.78	383	180	280	440	740	250	428
ESC6950-1-250	6.95	250	19.73	383	180	370	530	830	250	428
ESC6950-1-300	6.95	300	23.68	383	180	460	620	920	250	428
ESC6950-1-334	6.95	334	26.36	383	180	520	680	980	250	428
