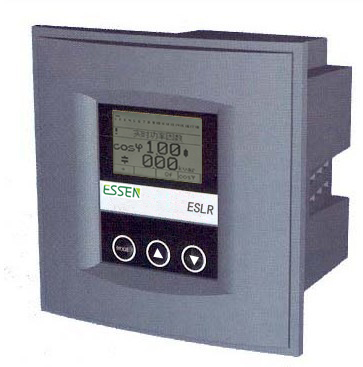

ESLR型低无功功率自动调节控制器

ESLR型无功功率自动调节控制器，采用高速信号处理DSP芯片、全数字化设计，软、硬件模块化集成度高，电磁兼容设计抗干扰能力强，使用元件冗余系数高，运行可靠，操作简单。广泛应用于电力、石油、冶金、煤炭、化工、港口、城市和农村网等领域。

一、主要技术特点

全数字化设计，人机界面采用大屏幕LCD中文液晶显示器。设置参数中文提示，数字输入；

．具有先进的快速数字信号测量系统（DSP），在电网一个周波（20ms）内，能够对电网的各项参数进行测量；

．秉承以人为本的设计理念模块化组装；

．可实时显示电网功率因数、电压、电流、有功功率、无功功率等参数；

．控制程序支持自动等容/模糊两种投切方式；

．具有手动补偿，自动补偿两种工作方式；

．取样物理量为无功功率，具有动态补偿，静态补偿工作方式；

．具有完善的越限报警和过压、欠压、缺相、缺零、谐波越限保护闭锁功能；

二、主要控制原则

电压优先调控原则

电压超高定值时，逐步切除电容器组，直至电压合格为止。

电压超低定值时，在保证不过补条件下逐步投电容器组

无功补偿控制原则（即电压合格范围时的原则）

无功欠补逐步投电容器组；

无功过补逐步切电容器组；

当系统处于电压合格范围的高端且在某特定环境时如何实施综控原则是该系列产品设计的难点。（由于现场诸多困素，如配置环境、受电状况、动作时间、用户对动作次数的限制等）而由此引起的频繁动作是用户最为担忧的，应用模糊控制正是考虑了以上诸多困素使这一“盲区”得到合理解决。
